VibroScope - 振動レベル測定&解析ツール

icon_vibroscope icon_vibroscopelite

「VibroScope / VibroScope Lite」は、加速度センサーを使った振動計測・解析ツールです。床、机などに置いての使用や手持ちでも使えるように、端末の方向に関係なく水平、鉛直方向を判定して計測できます。

あなたの周りの迷惑な低周波振動、たとえば、交通振動、工場騒音、フロア振動などの振動レベルがどの程度なのか知りたいことがありませんか?

このアプリは、直接耳で聞こえないような低周波振動を可視化してモニター表示することができます。水平方向を2軸ベクトル表示、鉛直方向を時間軸波形表示でグラフィカルに表示することで、直感的に振動レベル(加速度 : 単位 m/s2)を知ることができます。

また、地震などの振動加速度表示で使われるガル単位 (Gal) は、「1 Gal = 1 cm/s2」ですので、本アプリの計測表示値を100倍した数値になります。

さらに、「VibroScope」は、FFTアナライザーにより低周波振動の周波数成分を解析する機能を搭載しています。振動レベル測定と同時にFFT解析をおこないますので、例えば振動源の特徴を調べるのにもご利用いただけます。

また、「VibroScope Lite」は、「VibroScope」の測定機能をシンプル化した無償アプリで、Lissajousモード相当の振動レベル測定が可能です。


ss_vibroscope ss_vibroscopelite

また、環境騒音などのサウンドレベル測定(騒音計)が必要な場合には、iPhone用サウンドレベル測定解析アプリ「Sound Level Analyzer」のご利用をお勧めします。


「VibroScope」をApp StoreTMからダウンロードするには、下記リンクをクリックしてください。App StoreTM内のダウンロードのページを開きます。

別のサイトに移動します。アップルストアからダウンロード


「VibroScope Lite」をApp StoreTMから無償ダウンロードするには、下記リンクをクリックしてください。App StoreTM内のダウンロードのページを開きます。

別のサイトに移動します。アップルストアからダウンロード

iTunesのインストールが必要です。
App Storeへ接続する際の通信料はお客さまの負担となります。
iPhone、AirPlayは米国および他の国々で登録されたApple Inc.の商標です。 App StoreはApple Inc.のサービスマークです。

製品情報

製品名 : VibroScope
バージョン : 1.1
リリース : 2016/5/6
サイズ : 481 kB

製品名 : VibroScope Lite
バージョン : 1.2
リリース : 2016/6/11
サイズ : 2 MB

カテゴリ : ユーティリティ、ライフスタイル
互換性 : iPhone、iOS 9.3以降が必要。

特長

「VibroScope / VibroScope Lite」は、つぎのような特長があります。


# 共通機能

リアルタイム表示 (水平 : 2軸加速度表示、鉛直 : 時間軸加速度表示)[単位 : m/s2]
3軸合成加速度表示 : compo.[単位 : m/s2]
サンプリング周期 : Fast、Slow
表示レンジ : 0 - 2.0 [m/s2]
加速度レベル表示 : 瞬間値、最大値 (peak)
タイマー計測 : 任意(VibroScope Liteは20秒で自動停止)

#「VibroScope」搭載機能

iPhoneに最適化、コンパクトなコードサイズ
FFTアナライザーによる周波数成分解析(鉛直方向のみ)
ピーク周波数表示 (FFTモード時)
タイマー機能 : 10秒 - 60分
スナップショット機能 : 測定画像のカメラキャプチャ保存、タイムスタンプ(測定日時データ)の情報付加
ロケーション表示機能 : 測定位置情報表示、位置情報表示ON/OFF設定
データ・ロギング機能 : 測定データ(x,y,z)と時間情報をLOGファイル保存, iTunesファイル共有で出力可能

アプリケーション

「VibroScope」は、つぎのような用途でお使いいただけます。

車通行時などの床、壁の加速度量、周波数成分を解析。
オーディオ機器などのハウリングを計測。
電車、自動車の加速、振動を検知。
水平方向の体の揺れ検知によるバランス感覚のテスト。
地震などの振動加速度の表示 (測定表示値 x 100 [Gal])。

# 単位変換について :

振動レベル測定は加速度単位[m/s2]の表示です。他の単位系に変換するには、つぎの換算をおこなってください。

地震などで利用されるCGS単位系のガル単位 (Gal : 1 Gal = 1cm/s2)に変換する場合

* [ガル表示](Gal) = [測定加速度 m/s2] x 100

重力加速度を基準とする加速度単位(G)に変換する場合

* [重力加速度換算表示](G) = [測定加速度 m/s2] / [標準重力加速度 9.80665 m/s2]

モード

「VibroScope」のビューは大きく3つのエリアに分かれており、上から順番に、モード選択エリア、表示エリア、操作エリアから構成されます。ただし、「Vibroscope Lite」にはモード選択エリアがありません。

「VibroScope」には、4つのモード(Lissajous、FFT、SETTING、INFORM.)があり、それぞれに対応したモード選択タブがあります。 モード選択タブをタップすることで、いづれかひとつの動作モードを選択して実行します。動作モードによって、 表示エリアの内容が切り替わります。

「VibroScope Lite」は、Lissajousモード相当の振動レベル測定表示のみ搭載しています。


各動作モードの機能はつぎのとおりです。なお、アプリ起動時にはLissajousモードで立ち上がります。

ss_vs_mode

[動作モード]
Lissajous : 振動レベル測定表示・モード (デフォルト) ;「VibroScope Lite」搭載機能
FFT : FFTアナライザー・モード
SETTING : 共通動作設定(タイマー、位置情報表示)
INFORM. : 製品情報(サポートサイト、アプリ紹介)

なお、初回起動時に、位置情報のアクセス許可の確認がiOSより求められます。かならず、アクセスを有効にしてください。

Lissajousモード : 振動レベル測定表示

このモードは、一般的な振動レベル測定(加速度測定)をおこないます。 スタートボタンをタップすることで、振動レベル測定を開始し、ストップボタンをタップすることで停止します。

表示エリアには、測定表示に関する設定ボタンが4つあります。 表示時間ボタン(FAST、SLOW)で表示速度を変更します。表示レンジボタン(+、−)で、振動レベルの表示レンジを切り替えることができます。

操作エリアには、スタート・ストップボタン、数値表示ボタン(VALUE)、スナップショットボタン(SNAP)、カウントダウン・タイマー時間表示があります。

ss_vibroscope_main ss_vibroscopelite_main

振動レベル測定は、実効加速度、その最大値(Peak)の測定値[m/s2]を表示します。

上部に水平方向の2軸グラフ表示、下部に鉛直方向の時間軸波形表示をグラフィカルに表示します。VALUEボタンをタップすることで、測定値の表示をON/OFFできます。

端末の方向に関係なく水平、鉛直方向を判定して計測できますので、2軸グラフ表示では端末の姿勢により、x−y軸、x−z軸、y−z軸のいずれかの表示になります。

時間軸波形表示では、3軸合成加速度(compo)が黄色ラインで描画されます。さらに、鉛直方向の各軸は、x軸が緑色ライン、y軸が赤色ライン、z軸が青色ラインで描画されます。


ss_vslite_top_yz ss_vslite_top_yz

サンプリング周期(測定時間設定)

SLOWまたはFASTボタンをいづれかタップすることで、振動レベルを検出する加速度センサーのサンプリング周期を指定します。測定騒音源の種類や発生傾向にあわせて設定してください。計測中はSLOW/FASTの切り替えはできません。

- [SLOW] : デフォルト

- [FAST] : サンプリング速度が速くなります。


測定表示レンジ

[+][−]ボタンをタップすることで、振動レベルの表示範囲(レンジ)を指定します。 測定騒音源の加速度レベルの大きさにあわせて設定してください。

- [+] : 表示できるレンジが大きくなります。

- [−] : 表示できるレンジが小さくなります。

FFTモード:FFTアナライザー

FFTモードは、内蔵したFFTアナライザーで、高速フーリエ変換(FFT)による周波数解析結果を表示します。鉛直方向の振動レベルを入力信号として周波数スペクトラム解析をおこない、リアルタイム表示します。下部には鉛直方向の時間軸波形を表示します。

プレイボタンをタップすることで、計測された加速度の時間変動グラフとFFT解析の表示を開始します。ストップボタンを タップすることで一時停止します。Lissajousモードの測定パラメータ設定はそのまま反映されます。

また、FFT分析結果に対して鉛直振動感覚補正をおこなった周波数カーブを白線で表示します。


ss_vs_fft

スナップショット : SNAP

操作エリアのSNAPボタンをタップすると、測定画像のスクリーンショット(カメラロール・キャプチャ)をおこなうこと ができます。PNGフォーマットで保存されます。Lissajousモード、FFTモードのいづれのモードでも可能です。

さらに、保存画像には、タイムスタンプ(日時データ)の表示画像情報が付加されます。なお、初回保存時に、「写真」へのアクセス許可の確認がiOSより求められます。必ず、アクセス許可してください。

測定値表示 : VALUE

操作エリアのVALUE(VAL)ボタンをタップすると、各測定表示グラフに測定値をON/OFF表示することができます。 Lissajousモード、FFTモードのいづれのモードでも設定可能です。数値表示はデフォルトでONされています。


ss_vslite_top_val ss_vslite_top_xz

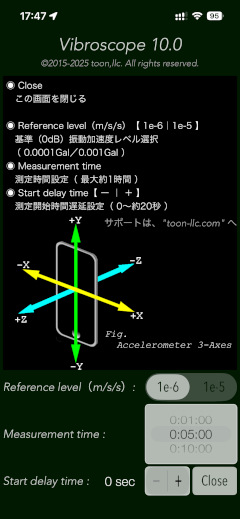

共通設定: SETTING

モード選択タブの"SETTING"をタップすると、各測定モード時に共通設定が表示されます。タイマー測定時間設定、および、プライバシー設定が可能です。


ss_vs_setting

タイマー(Measurement Time Set)

振動レベル測定のためのタイマー時間設定が可能です。10秒から最大1時間の範囲で測定時間を設定することができます。デフォルトは60秒です。

なお、「VibroScope Lite」はタイマー設定がなく、20秒で停止します。

位置情報表示設定(Location Information Display)

位置情報(GPS)のディスプレイ表示をON/OFFできます。振動測定時の位置情報を表示したくない場合に使用します。

この設定はスナップショットの表示にも連動します。

ロギング: LOGGING

測定データと時間情報はLOGファイル (テキスト形式)として保存されます。iTunesのファイル共有機能でLOGファイルを外部出力して、オフラインで解析することが可能です。 位置情報表示が許可されている場合には、測定開始時の位置情報も保存されます。なお、表示周期設定 (FAST/SLOW)に関わりなく、ログデータは1/10sec(100ms)の時間間隔で出力されます。

ログデータはテキストデータでつぎのようなデータフォーマットで出力されます。


位置情報(GPSデータ) : "緯度(latitude)", "経度(longitude)" - 先頭行のみ
加速度測定データ : "日時", "x軸加速度", "y軸加速度", "z軸加速度"
加速度データ単位 : m/s2

また、iPhoneとiTunesとのファイル共有については、つぎのAppleサポートサイトをご参照ください。

iPhoneファイル共有について (Appleサポートサイト)

インフォメーション:INFORM.

モード選択タブの"INFORM."をタップすると、製品情報を表示します。「VibroScope Lite」では、操作エリアの infoボタン(i)をタップします。

"Support Information"をタップすると、Safariが起動してサポートページにジャンプします。"Other Apps Information"をタップすると、App Storeが起動して当社アプリ製品情報を表示します。

本製品のレビュー評価をご記入いただく際には、こちらからアクセスが可能です。

お知らせ

VibroScope version 1.1 リリース (May 6, 2016)
VibroScope version 1.0 リリース (September 17, 2015)

VibroScope Lite version 1.2 リリース(June 11, 2016)
VibroScope Lite version 1.1 リリース(September 17, 2015)
VibroScope Lite version 1.0 リリース(September 5, 2015)

iOS設定の留意点

本アプリは、位置情報および写真へのアクセスをおこないます。初期起動時に、iOSよりアクセス承認を求められますので、その際には必ず許可していただく必要があります。 もし、不許可にされた場合には、iOSのプライバシー制限により、位置情報の取得や画像データ保存ができません。その際には、iOSの基本設定(「設定」>「プライバシー」>「位置情報サービス/写真」)で、このアプリからのアクセスを「許可」していただくことで、利用可能になります。
位置情報はこのアプリの使用中のみ許可されており、アプリ内部での利用のみで外部送信することは一切ありません。 Lissajousモードでの測定画面やスナップショットの位置情報表示は、SETTINGのプライバシー設定で不許可にすることができます。
バックグラウンドでは動作しませんので、長時間の測定をするためには、iOSの基本設定(「設定」>「一般」>「自動ロック」)で「しない」に設定してください。データロギングを利用する場合にはかならず設定してください。

備考

測定表示のxyz軸は、iPhoneに搭載されている加速度センサの空間軸を基準としており、本アプリでは端末状態により2軸表示座標と時間軸座標を自動的に決定します。

・端末を縦方向にした状態:2軸グラフ x-z, 時間軸 y

・端末を横方向にした状態:2軸グラフ y-z, 時間軸 x

・端末液晶面を天に向けた状態:2軸グラフ x-y, 時間軸 z

ログデータに関して、加速度センサの空間軸xyzそのもののデータを記録するため、端末向きとは関係ありません。
測定できる周波数に関して、加速度センサからのデータサンプリング周期は Fast 100Hz、Slow 30Hzです。 FFT表示ではサンプリング周期の1/2までの周波数を解析表示しています。
本アプリは端末およびセンサ毎のばらつきや精度誤差があるため、正式な測定にはご利用いただけません。また、振動が大きい場合には誤差が蓄積する恐れがあり適切な表示ができない場合があります。このため、厳密な測定値を保証するものではなく、日常的な振動レベルを測る補助ツールとしてお使いください。
自動車の運転中または機械の操作中には使用しないでください。
長時間測定を行う場合には、バッテリーの消費が大きいことがあります。
